Invacom OTX KIT 1310 - der Ersatz für optische LNB - für bis zu 32 LWL-Anschlüsse, inkl. WB LNB

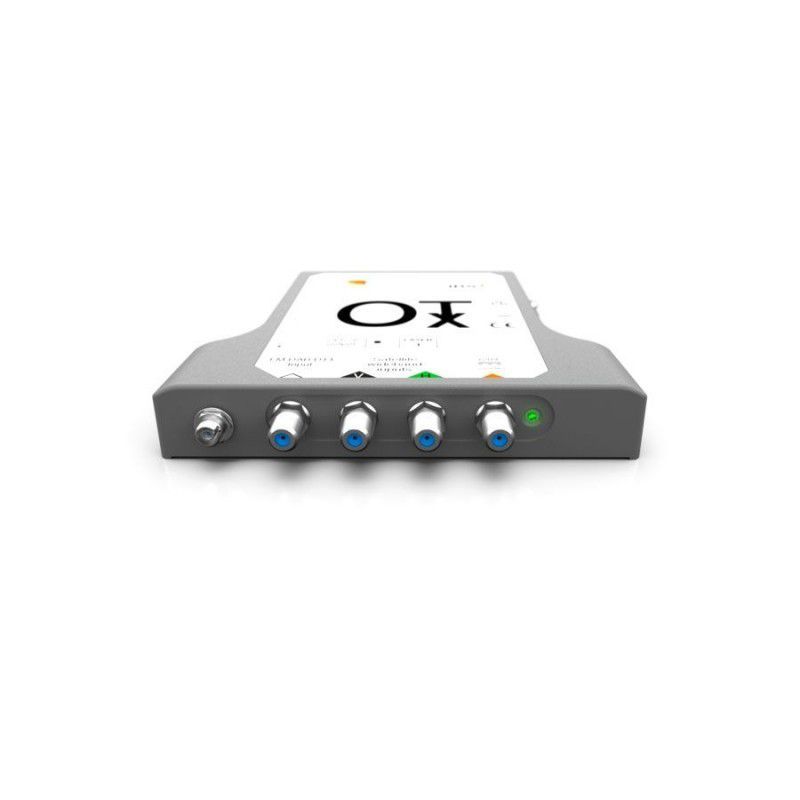

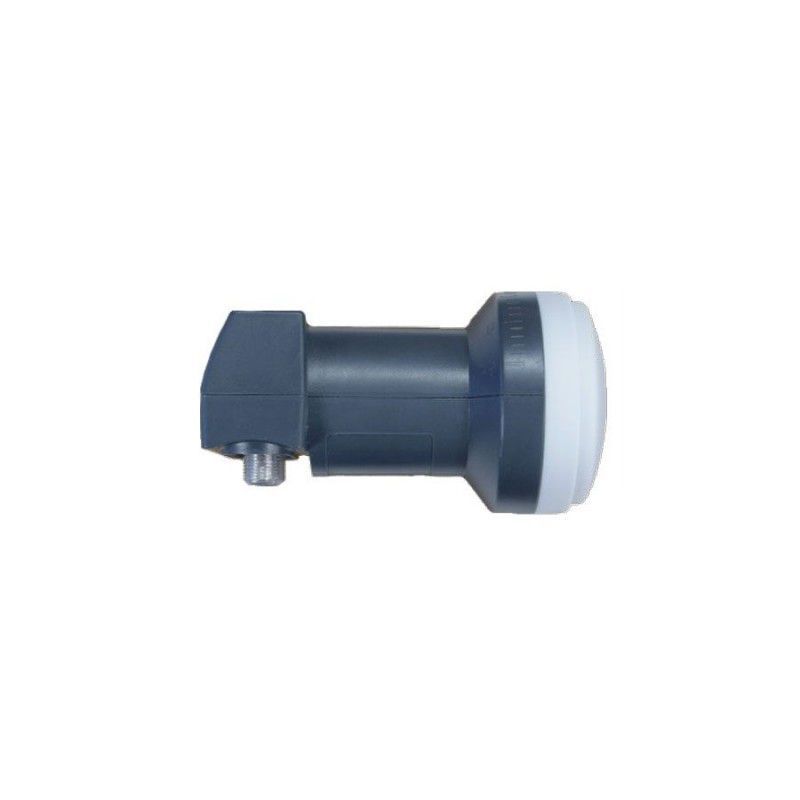

Im Set enthalten ist ein Wideband LNB und die OTX Einheit mit einer optischen Wellenlänge von 1310 nm.

Zu einem späteren Zeitpunkt werden auch eine 1550 nm Version, sowie optische Verstärker zur Verteilung auf mehr als 32 Anschlüsse verfügbar sein.

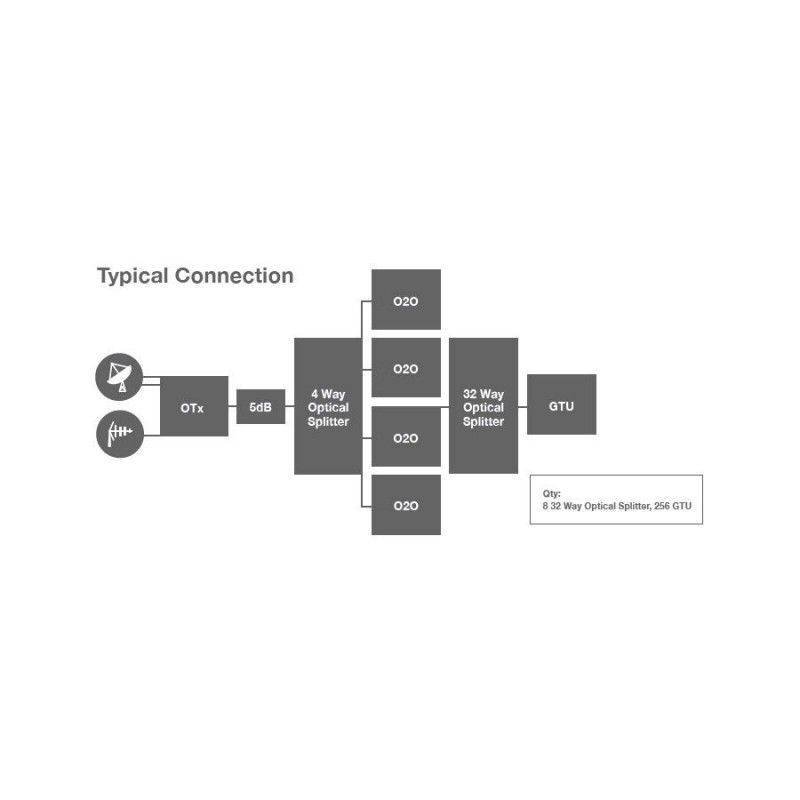

Bei diesem OTX werden die von einem 290 MHz Wideband LNB kommenden vier SAT-Ebenen / Frequenzbereiche hintereinandergelegt und im Frequenzbereich von 950 MHz bis 5,45 GHz auf den optischen Ausgang gelegt.

Das OTX ist kompatibel zu den Abschlusseinheiten diverser Hersteller (z. B. Triax, Polytron, WISI) und den Jultec JOL0102-90A Optik-nach-Koax-Wandlern. Nicht kompatibel ist das "CLICK"-System von Kathrein / Fracarro, welches eine andere Frequenzumsetzung nutzt und ebenfalls nicht zu Systemen mit CWDM-Umsetzung.

Im Gegensatz zu den Anwendungen mit den bisherigen optischen LNB ist beim OTX die Einspeisung eines terrestrischen Signals kein Problem.

Achtung: Bei kurzen Übertragungsstrecken (nur wenige Kilometer) und ohne weitere optische Signalverteilung muss ein optisches Dämpfungsglied von ca. 10 dB vor das Endgerät / den Umwandler geschaltet werden, da sonst das optische Empfangselement sehr schnell altert und "durchbrennt".

Technische Daten:

• OTX-Kit mit optischem FC/PC-Ausgang
• Ausgangsfrequenzen:
• Vertikal Low: 0,95 - 1,95 GHz
• Vertikal High: 1,95 - 3,00 GHz
• Horizontal Low: 3,40 - 4,40 GHz
• Horizontal High: 4,40 - 5,45 GHz
• Optische Wellenlänge: 1310 nm
• Optische Ausgangsleistung: +7 dBmW
• Laserklasse 1M
• Verstärkung: 75 dB
• Spannungsversorgung: über externes Netzteil
• Feedaufnahme: 40 mm
• Umgebungstemperatur: -20 °C bis + 60 °C

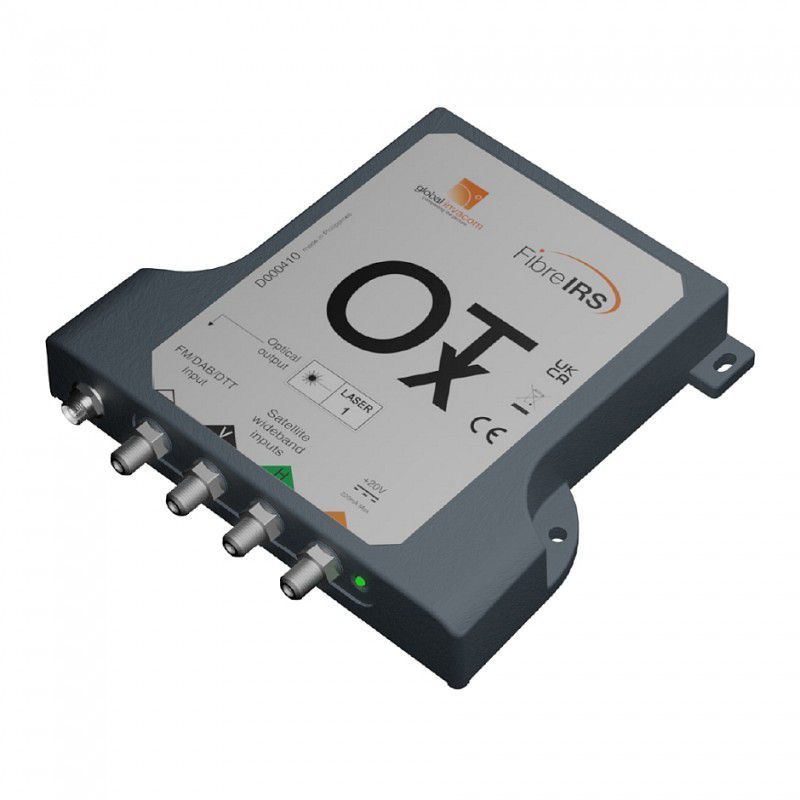

• Anschlüsse:
• Optischer Ausgang: FC/PC
• Spannungsversorgung: F-Buchse 20 V, 350 mA + LNB (max. 500 mA) über externes Netzteil (im Lieferumfang)
• Eingänge: 3x F-Buchse; 2x für 290 MHz Wideband-LNB (290 - 2340 MHz), 1x terrestrisch (88 - 694 MHz)

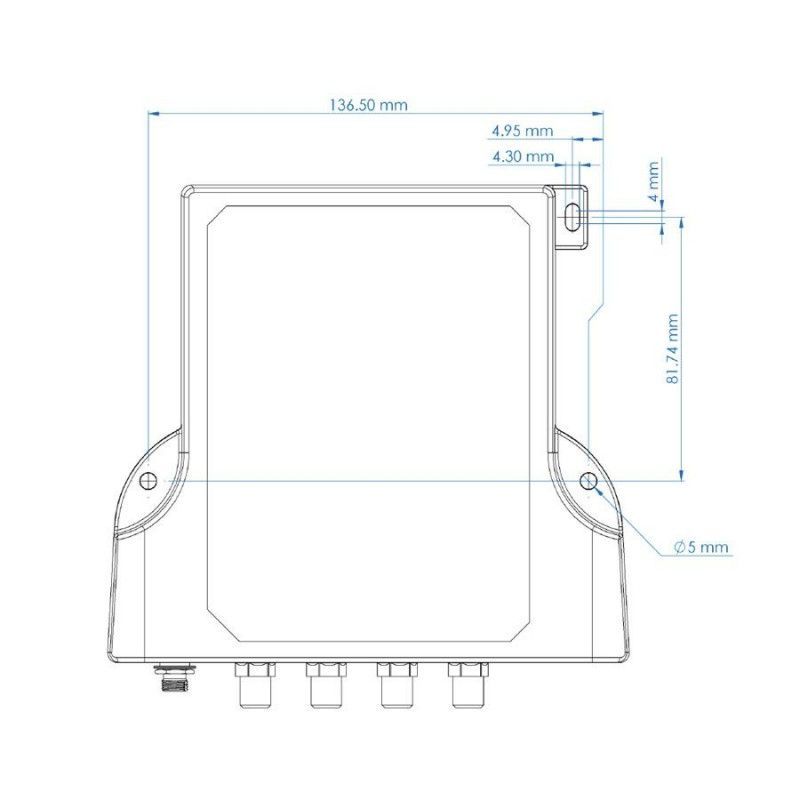

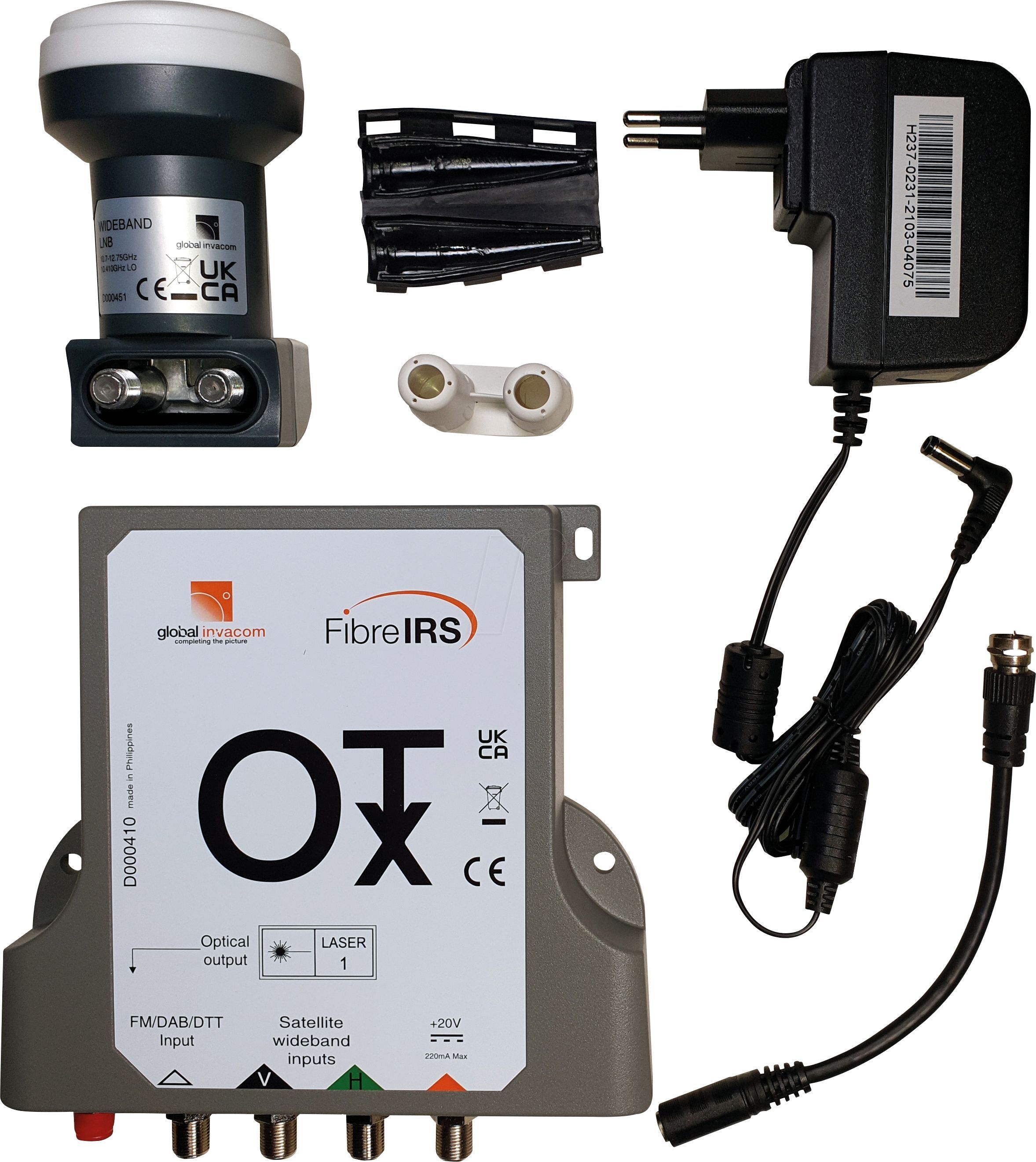

• Lieferumfang: OTX, WB-LNB und Netzteil

Nutzen Sie unbedingt das im Lieferumfang befindliche 290 MHz WB-LNB.

Viele im Handel befindliche WB-LNB nutzen wegen der einfacheren Frequenzumsetzung in Unicable-Multischaltern den Frequenzbereich ab 300 MHz und sind daher mit dieser OTX-Einheit nicht kompatibel!

Die Erst-Ausrichtung des Spiegels erfolgt entweder mit dem Wideband-LNB und entsprechend eingestelltem SAT-Messgerät oder mit Hilfe eines herkömmlichen LNB (zum Beispiel Single-LNB). Dieses wird dann gegen das WB-LNB getauscht, dieses an die OTX-Einheit angeschlossen und der Spiegel anschließend feinjustiert. Hierzu wird an das OTX eine optische Abschlusseinheit (unbedingt mit vorgeschaltetem optischen 10 dB Dämpfungsglied) in der Nähe des Spiegels provisorisch angeschlossen, an die wiederum ein SAT-Messgerät angeschlossen wird.

Bitte beachten. Die Wellenlänge des Lichts von 1310 nm liegt weit im (für das menschliche Auge) nicht sichtbaren Bereich.

Um also bei Problemen die Verbindung optisch auf Durchgang zu prüfen, muss ein optisches Lichtleistungs-Messgerät, ein so genanntes Optical Power Meter, verwendet werden. Darüber hinaus gibt es spezielle Rotlichtquellen, die zu Testzwecken ein Lichtsignal im sichtbaren Bereich erzeigen.
